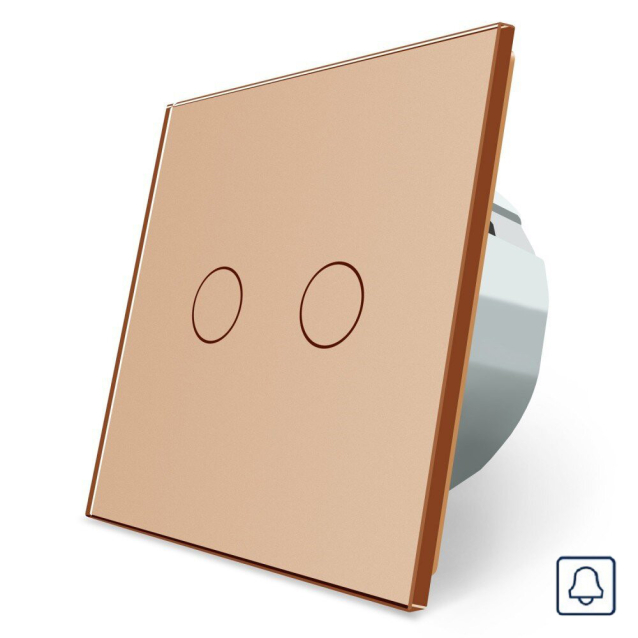

Сенсорная кнопка 2 сенсора Импульсный выключатель Livolo золото стекло (VL-C702H-13)

Сенсорный импульсный выключатель из стекла золотого цвета

Двухсенсорный импульсный выключатель Livolo. Выключатель находится в состоянии "включен" только в момент прикосновения с сенсору. Может использоваться как выключатель для импульсного реле.

Выключатель имеет двухцветную подсветку клавиш, в выключенном состоянии работает синий светодиод, во включенном красный. Сенсорная панель не требует усиленного нажатия, достаточно лишь коснуться лицевой панели в области клавиш.

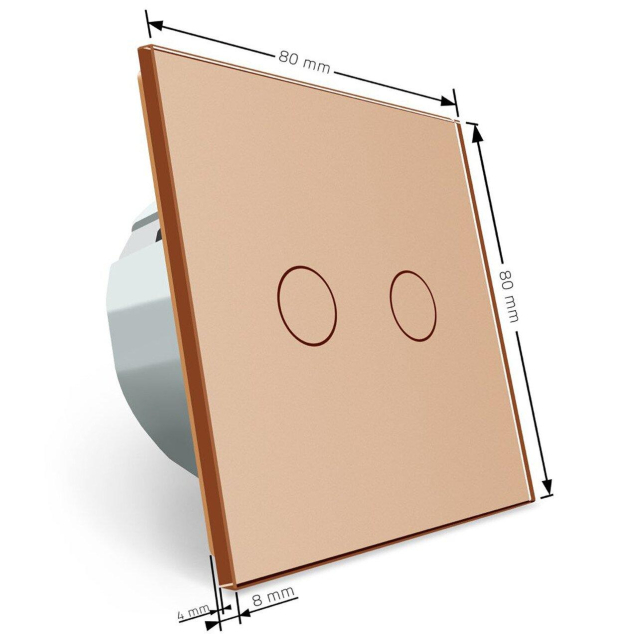

Габаритные размеры (80*80*32 мм) позволяют установить выключатель в монтажные коробки любых строительных стандартов, принятых в нашей стране. Всё это значительно облегчает самостоятельный монтаж выключателя — без сверления и прочих хлопотных операций.

Проходной диммер. Альтернативный контроль яркости

С этим модулем диммера, можно решить димминг в альтернативной цепи. Поскольку модуль диммера ожидает импульсы и, таким образом можно объединить импульсы нескольких переключателей и подключить его к точке входа модуля диммера, чтобы мы могли решать регулировку яркости из нескольких мест. Ниже приведены принципиальные схемы решения альтернативного затемнения.

Принципиальная схема решения альтернативного затемнения с использованием 002470290 Диммер DIM-15

Принципиальная схема решения альтернативного затемнения с использованием 002470291 Диммер SMR-M (до 160W, для регулируемых LED и ESL ламп)

Комплект поставки

- Сенсорный импульсный выключатель Livolo VL-C702H13

- шурупы для крепления;

- инструкция;

- коробка;

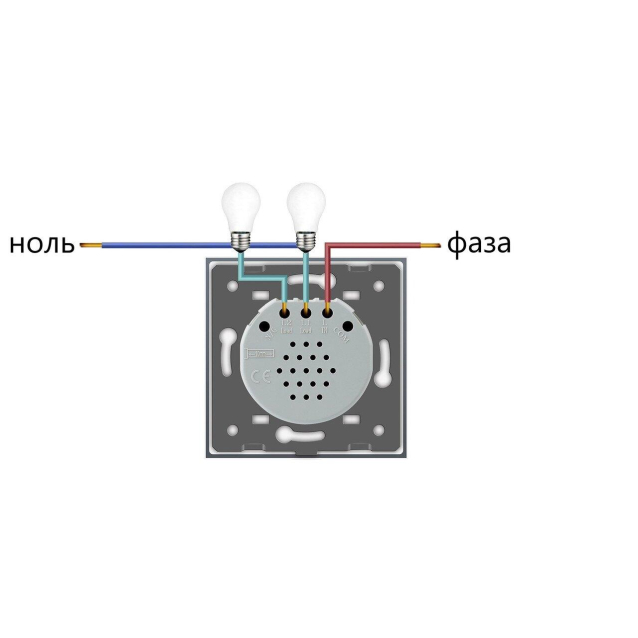

Схема подключения - стандартная

Инструкция

1. Перед установкой отключите напряжение электросети.

2. Монтаж следует выполнять в соответствии с монтажными схемами. Выключатель монтируется в круглый подрозетник европейского стандарта.

3. Не рекомендуется подавать электричество и прикасаться к электронным деталям устройства без установленной стеклянной панели
